冗余編碼器WDGR/E
規格特性
》實心軸

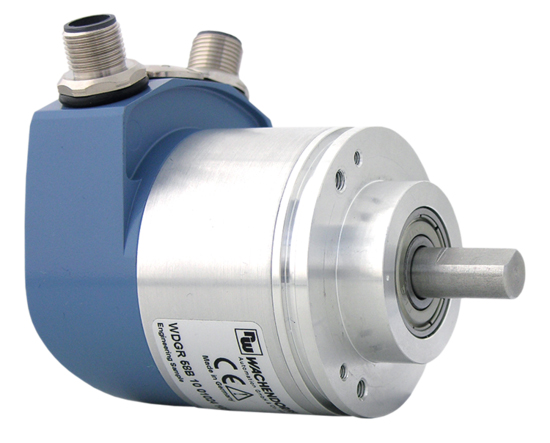

WDGR 58B冗余編碼器
——磁性增量/光學增量
實心軸，夾緊法蘭：Ø 58 mm
軸徑： Ø 6 mm, Ø 8 mm / Ø 10 mm / Ø 9,525 mm
外殼防護：IP65, IP67，主軸密封可達IP65
分辨率： 磁性原理可達1024 ppr, 光學原理可達5000 ppr
信號波形：磁性原理為方波，光學原理為方波或sin/cos
WDGE 58B冗余編碼器
——磁性絕對值/光學增量
實心軸，夾緊法蘭：Ø 58 mm
軸徑： Ø 6 mm, Ø 8 mm / Ø 10 mm / Ø 9,525 mm
外殼防護：IP65, IP67，主軸密封可達IP65
分辨率：增量光學原理可達5000 ppr、磁性絕對值單圈16位/多圈43位
信號：增量為方波或sin/cos，絕對值支持Canopen、CAN SAEJ1939、SSI、RS485
》空心軸
WDGR 58E冗余編碼器
——磁性增量/光學增量
空心軸、盲孔：Ø 58 mm
孔徑：Ø 6 mm, Ø 6.35 mm, Ø 7 mm Ø 8 mm, Ø 9.525 mm, Ø 10 mm, Ø 12 mm, Ø 14 mm, Ø 15 mm
外殼防護：IP65, IP67，主軸密封可達IP65
分辨率： 磁性原理可達1024 ppr, 光學原理可達5000 ppr
信號波形：磁性原理為方波，光學原理為方波或sin/cos
WDGE 58E冗余編碼器
——磁性絕對值/光學增量
空心軸、盲孔：Ø 58 mm
孔徑：Ø 6 mm, Ø 6.35 mm, Ø 7 mm Ø 8 mm, Ø 9.525 mm, Ø 10 mm, Ø 12 mm, Ø 14 mm, Ø 15 mm
外殼防護：IP65, IP67，主軸密封可達IP65
分辨率： 增量光學原理可達5000 ppr、磁性絕對值單圈16位/多圈43位
信號：增量為方波或sin/cos，絕對值支持Canopen、CAN SAEJ1939、SSI、RS485
應用場景
工程機械、冶金行業
物流輸送、AGV
客戶價值
堅固的冗余工業編碼器
防護等級達IP67，軸防護IP65
高抗干擾能力
高軸承負載：高達徑向220N / 軸向120N
兩個完全獨立的編碼器集成于一個外殼內
通過2種測量原理實現多樣化測量——光學 / 磁性原理
與安全控制器或安全速度監測器等相結合可達到高性能水平
